Der
Datenstecker bildet das genaue Gegenstück zu den handelsüblichen Pocket-PC
Halterungen (Cradle) mit serieller Schnittstelle. Themi kann daher ohne Zusatzarbeit
sofort mit Pocket-PCs verbunden werden. Themi liefert diesen die GPS-NMEA Daten
für Navigations-Programme.
Der
Hauptstecker verbindet den Kabelsatz mit der Elektronik-Box. Er
erlaubt eine schnelle Inbetriebnahme ohne Lötarbeiten.

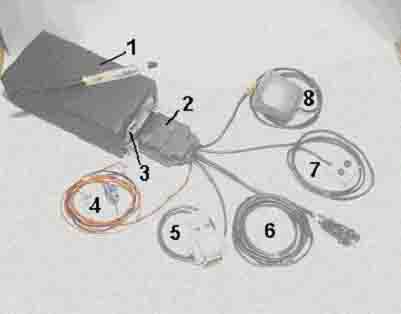

1 Elektronik-Box
2 Hauptstecker
3 RJ45 Datenbuchse für IGC Download
4 Versorgungsleitung 12V DC
5 Datenstecker für Pocket-Pcs
6 Signallampen
7 Taster (für Markierung im Flugfile)
8 GPS-Antenne
{Deutsch}
Die
beiden Signallampen (LEDs) und der Schalter können durch je eine Bohrung
von 6,5 mm von der Rückseite in das Armaturenbrett eingesetzt werden.
